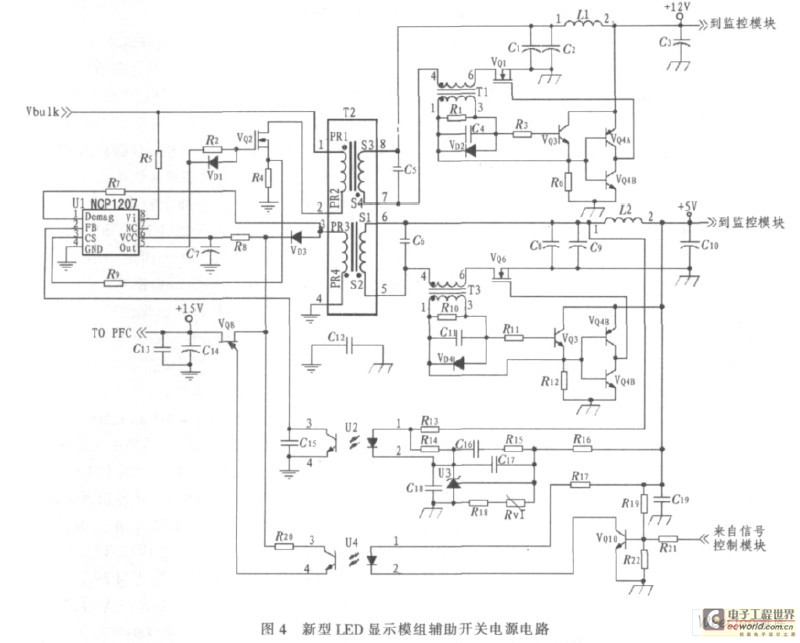

由于掃描信號控制模塊，各種檢測電路模塊等均是小信號處理電路，需要功耗小于15 W。從能量的變換效率和輸入電壓適應性考慮，建議采用電流模式、準諧振、反激式反饋型能量變換拓?fù)浼軜?gòu)，并采用同步整流技術。以NCP1207 控制器為例設計模組輔助電源模塊如圖4 所示：

　　1） 該電源從Vbulk 總線上吸收電能， 直流電壓范圍為+120～+400 V；

　　2）主開關管VQ2開通時,“變壓器”初級繞組儲存能量，VQ2關閉時，將能量傳送到次級繞組；

　　3）初級的輔助繞組，一方面整流向NCP1207 和PFC 回路芯片供電， 另一方向NCP1207 的引腳提供一個退磁信號；

　　4）電阻R4限制開關管導通的最大電流值；

　　5）變壓器次級輸出電壓+5 V 是輸出主回路，用于信號掃描模塊的供電，采用同步整流的技術，從而減少了整流二極管的反向恢復損耗；

　　6）變壓器次級輸出電壓+12 V 是副輸出回路，用于監控電路和其他功能模塊的供電，同樣采用同步整流的技術，減少了損耗；

　　7）接收信號控制板來的控制信號通過光耦耦合到初級，用于控制NCP1653 的+15 V 的供電，實現控制PFC 電路啟動和關斷的功能。

　　實際工程應用中， 關斷和開啟PFC 功能（通過改變給NCP1653 供電來實現）具有重要意義。當led顯示屏僅僅在進行系統維護時， 不需要LED 點陣模塊點亮?xí)r， 可以關閉PFC 矯正功能及分布式開關電源模塊， 從而達到節能的目的；在LED 顯示屏開啟和關斷時，可以接收控制系統開閉命令信號，實現整個LED 顯示屏的各個模組分時依次開啟或關斷， 大大降低整個LED 顯示屏工程在開關機時的浪涌尖峰值，避免了對電網中設備的危險沖擊。如圖4 中，VQ8的開斷控制著PFC 電路的開啟和停止。

3 模組點陣模塊所需電源設計

　　本拓?fù)湓O(shè)計的模組內由若干LED 點陣模塊組成，相應地有若干LED 電源模塊對應供電。

　　3.1 LED 點陣模塊的可變電壓設計

　　全彩LED 點陣模塊，一般是由紅、綠、藍LED 構成，而這3 種LED 的電壓導通特性是有差異的，一般藍、綠LED 導通電壓接近，建議將藍、綠LED 采用同一路電壓供電。所以，電源模塊采用兩路可調電壓輸出V紅、V藍綠供電，如圖5 所示。

　　3.2 LED 點陣模塊電源原理圖設計

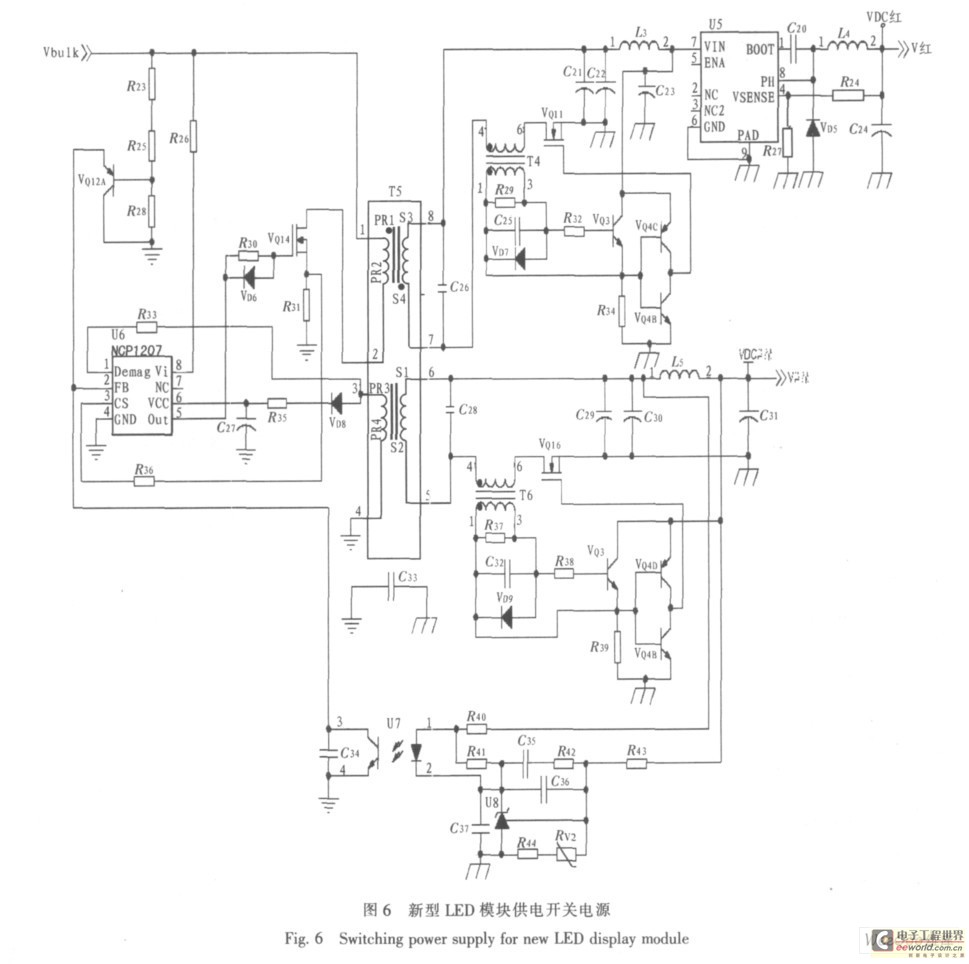

　　選用NCP1207[2]為主控制器件設計的LED 點陣模塊的開關電源如圖6 所示：1） 該電源從Vbulk 總線上吸收電能，直流電壓范圍為370～400 V，R23、R25和R28組成的分壓電路采樣輸入電壓總線上的電壓值，然后反饋給NCP1207 從而實現控制；2）主開關管VQ14開通時，“變壓器”初級繞組儲存能量，VQ14關閉時，將能量傳送到次級繞組；3）初級的輔助繞組，一方面整流為NCP1207 供電， 另一方向NCP1207 的引腳提供一個退磁信號；4）電阻R31限制開關管導通的最大電流值；5）反饋信號是由（VDC 藍綠）輸出回路獲得，從而保持了（VDC藍綠LED）穩定電壓輸出，變壓器次級（VDC 藍綠）輸出電壓采用同步整流技術， 減少了整流二極管的反向恢復損耗；6）變壓器次級副輸出回路，同樣采用同步整流技術，減少了損耗，然后經過一個輸出可調Buck 變換電路（以U5 為調整核心），輸出穩定的實際所需的供電電壓（VDC 紅LED）。

　　如圖6 所示，當輸入電壓Vbulk 低于+370 V（可根據具體情況設置恰當值），分壓所得電壓使VQ12A 導通到地，從而關閉了NCP1207 的輸出脈沖，NCP1207 停止工作， 電源停止給LED 點陣模塊供電；相反，當總線電壓上升至大于+370 V時，PFC 電路正常工作，VQ12A 關斷，NCP1207 正常工作， 電源重新給LED 點陣模塊供電。

　　提高LED 點陣模塊電源的電能轉換效率是本拓?fù)湓O(shè)計中重要一環。所以，采用了零電壓導通和零電流關斷的準諧振軟開關技術， 降低了開關電源的主開關管的開關損耗；采用同步整流技術，降低了輸出整流管的反向恢復損耗。同時，LED 點陣模塊電源要求電源模塊變壓器設計小型化，這就要求必須提高磁元件的功率密度。而平面變壓器在減小漏感、交流阻抗等方面有著非常大的優點，并且因?yàn)轶w積的小巧使其成為一種優異的磁性元件, 極大改進了開關電源的工作狀態。因此這里的開關電源模塊使用平面變壓器。

4 結論

　　通過交流電源濾波和PFC 校正模塊， 將后續若干DCDC變換電路與電網隔開，并進行了PFC 有源校正，從而潔凈了電源，對電網無諧波污染；同時采用400 V 高壓總線傳輸，從而減少了傳輸損耗，提高了轉換效率；采用輔助電源模塊給信號控制模塊、PFC 調整電路和其他功能電路供電， 并提供控制接口， 可以方便系統更有效地對模組電源功率的管理；同時，電源系統在給LED 點陣模塊供電時，各路輸出電壓任意可調，能夠滿足LED 負載的實際需要，從而降低了同一電壓帶來的LED 點陣模塊的無用功耗。
