摘要：設計了一種led顯示屏模組的全新的電源供電拓撲。220 V/50 Hz（或110 V/60 HZ）交流電源經過濾波、整流、PFC 矯正后產生一個400 V 的電壓；400 V 的電壓通過總線傳輸?shù)侥＝M內的輔助電源模塊和多個高效電源模塊；輔助電源模塊接收控制命令開關PFC 電路和高效電源模塊，并給小信號電路提供電能；高效電源模塊再將400 V 的電壓轉換成LED 點陣模塊所需電壓。這種拓撲供電使LED 顯示模組的電磁兼容符合相關的標準規定限值（GB17625.1-2003 或兼容IEC1000-3-2），模組PF 值可以達到98%以上；同時，LED 顯示屏的整個電能的轉換效率可以達到82%以上，與傳統拓撲相比減少了整個顯示屏功耗。

　　LED 全彩顯示屏是一種新型的室內外大尺寸的電子傳播媒體，具有尺寸大、環境適應性好、亮度高、動態播放等特點。隨著LED 性價比的進一步提高，它可廣泛應用于廣告、舞臺、招牌、交通設施、公眾場所等領域。LED 作為一種新興的發光器件,具有公認節能特點。但是，由大量LED 燈管組成的LED 全彩顯示屏應用卻耗能巨大；同時，大量LED 模組構成LED 顯示屏，而LED 模組內是由若干的開關電源供電，這種大量傳統開關電源（不帶PFC 矯正）產生的諧波失真很容易污染公共電網；所以，電磁兼容性和低能耗設計是LED 顯示屏技術一個重要的發展方向。

1 LED 顯示屏模組的供電拓撲結構

　　采用傳統的全彩LED 顯示屏模組拓撲架構供電（不帶PFC 矯正），諧波失真對電網的影響非常嚴重。通過工程部門對多項實際工程的觀測，LED 顯示屏系統對供電網絡的影響主要有： 1）主要諧波電流為3/5/7/9/11 次；2）諧波疊加后，造成系統綜合功率因素低下，通常低于0.75，遠遠低于國家標準的要求；3）電壓電流波形畸變嚴重，不是標準的正弦波形。諧波失真可能對電網上其他敏感設備造成不良影響，甚至使其工作異常，帶來關聯的法律責任問題，例如,諧波導致同樓中某公司的網絡服務器因突然停電，造成損失。所以，全彩LED 顯示屏模組的電源供電拓撲結構，采用PFC 的技術是大勢所趨，是整個行業技術升級的必然結果。

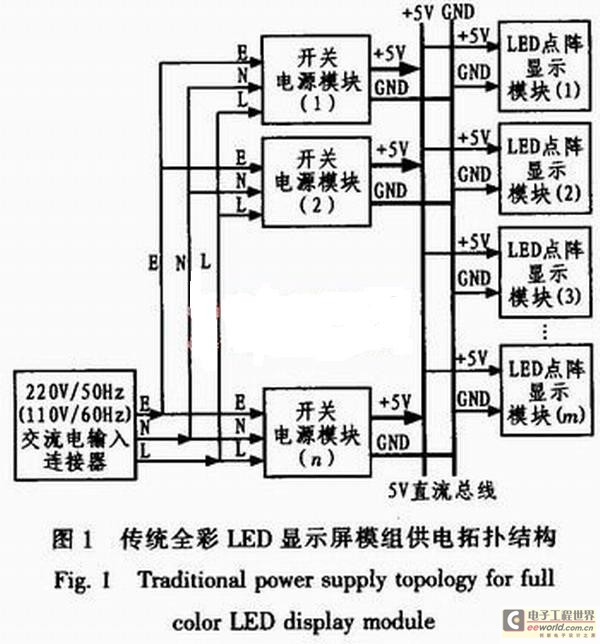

　　如圖1 所示，傳統的全彩LED 顯示屏的電源供電拓撲一般是采用若干個（m 個）開關電源的并聯輸出，然后采用5 V的直流總線的方式給LED 點陣模塊進行供電。譬如，一個靜態的P16 全彩LED 模組， 一般使用4 個標準電源S-350-5，并在5 V 輸出端采用并聯方式組成供電總線，然后各個LED點陣模塊分別通過總線分支取電。這種總線供電方式，使得5 V 電源在傳輸?shù)絃ED 器件過程中，消耗電能浪費。通常，5 V直流電總線的電流比較大，在傳輸?shù)倪^程中，部分電能通過傳輸線阻變成了熱量（P=（ILED）2R 線），散發到環境中。另一方面，受負載變化（像素點信號的變化），LED 導通電流也變化，根據分壓原理：VLED=5 V-（ILEDR 線）， 雖然開關電源模塊S-350-5 輸出5 V+1%、但是傳輸?shù)絃ED 點陣模塊部分的電壓卻是一個變化的電壓值， 并且隨著LED 電流ILED變化越大，傳輸?shù)絃ED 點陣模塊的電壓值也變化越大。當負載電流增大到一定值后， 傳輸?shù)絃ED 像素點電壓可能低于LED 的完全導通的必須電壓值， 甚至于影響LED 大屏幕的正常顯示功能。

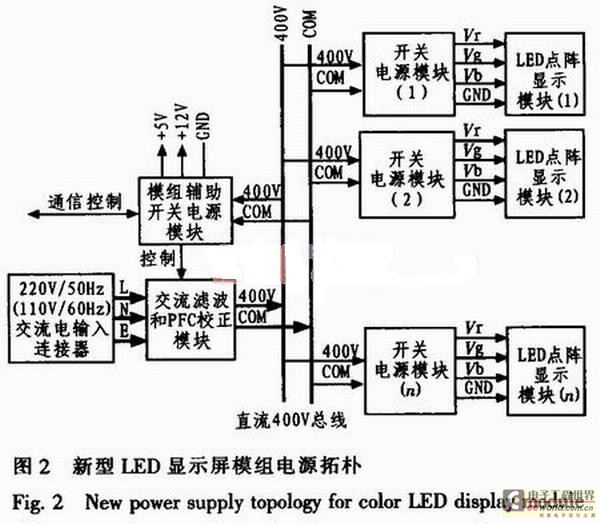

　　經過眾多實驗數據分析，為了克服傳統顯示屏模組的諸多缺點， 提出了一種全新的LED 顯示屏模組的供電拓撲結構，如圖2 所示。該拓撲結構包括：

　　1） 交流輸入端采用一個公共的交流濾波和PFC 矯正電路，產生400 V 的直流電壓，然后400 V 直流電壓通過模組內電源總線傳輸能量； 因為采用了400 V 的直流電源傳輸，所以在整個傳輸總線上的電流較小。譬如，一個P16（像素點間距是16mm） 的LED 顯示屏模組的電源功率需要輸入400W，那么在400 V 直流總線上傳輸?shù)碾娏髦挥? A, 而總線上的線阻只有0.1 Ω，計算傳輸?shù)膿p耗只有0.01 W，可忽略不計。

　　2）輔助開關電源模塊，該供電模塊也是從400 V 電源總線中提取能量。經過變換提供+5 V 直流電源給模組的信號控制模塊供電，提供+12 V 直流電源給模組的各種輔助電路（電氣檢測電路、溫濕度檢測電路、環境亮度檢測電路，降溫舉措電路等）供電，并且該輔助電源模塊還支持通信接口與信號處理電路接口，用于控制PFC 電路及其他開關電源模塊的啟動和關閉。這樣有助于整個LED 顯示系統的智能化管理。

　　3）若干分布在模組內的小型開關電源，這些開關電源從400 V 直流總線上取得必要的電能， 然后有效地變換輸出LED 點陣模塊所需的供電電壓（Vr,Vg和Vb）；因為采用紅綠藍3 路分別供電的拓撲結構，可以根據輸出的LED 器件的實際所需電壓要求來設置特定電壓輸出值。所以，這種供電方式可以給LED 點陣模塊提供更穩定可靠的電源，為高品質的LED 顯示提供保證。

2 PFC 調整電路和輔助開關電源模塊

　　2.1 電源濾波和PFC 調整電路

　　目前的PFC 有兩大類， 一類為被動式PFC （也稱無源PFC），主要包括“電感補償式”和“填谷電路式（Valley Fill Circuit）”兩種；另一類為主動式PFC（也稱有源式PFC）。主動式PFC 電路由電感、電容及有源電子元器件（二極管、MOS 管和PFC 控制器等）組成，通過閉環控制電路調整輸入電流的波形，并對電流電壓間的相位差進行補償。主動式PFC 輸出直流電壓的紋波很小，不必采用大容量的濾波電容；并且主動式PFC 可達到較高的功率因數（通常達98%以上）。

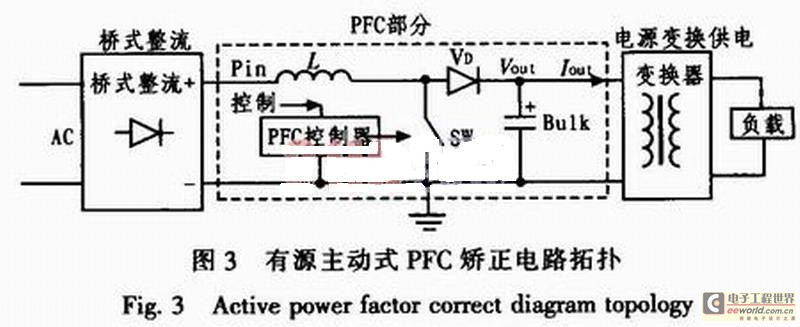

　　IEC1000-3-2 標準規定了PFC 電路矯正后，從電網中吸收電流時產生的諧波失真的最小值，規定矯正后的電流近似為一個正弦波，且相位與輸入市電一致。升壓模式的電路結構拓撲非常巧妙地實現了PFC 的矯正。如圖3 所示，輸入電壓的幅度和相位輸入到PFC 控制器的內部比較器的一個輸入端， 以此來控制進入L 中的電流與輸入電壓相位同步；同時Bulk 電容上的電壓反饋輸入， 來控制PFC 電路輸出電壓值；L、VD和SW 組成了一個基本的升壓電路， 在L 內產生一個相位跟隨輸入電壓相位的三角波電流，三角波波形變化的電流在輸入整流橋堆的濾波電容的濾波作用下，變成了一個正弦波電流；三角波的電流幅度受控制器的限流電阻的采樣值的控制限制。因此，通過PFC 電路校正后，從市電吸收的電流近似為與輸入電壓同相位的正弦波形， 可表示為：K×1.414×Vac×sin（ωt），其中，K×1.414 是常數, Vac 是輸入交流電壓整流后電壓振幅值，sin（ωt）是與輸入電壓同相變化的電流正弦函數。由此公式可知，矯正后的電流波形與輸入電壓一致，很好地矯正了電流諧波失真的問題。

　　因此， 最新LED 顯示模組供電拓撲建議PFC 矯正電路采用有源主動式矯正技術, 如圖3 所示。有源矯正的電路（PFC 部分）插在輸入整流橋和電源變換供電電路之間。這種插入的預處理裝置能提供恒定的電壓輸出，同時以正弦波的方式從市電網吸收電流。它實際上是一種升壓變換的拓撲結構。當調整模塊正常工作時，PFC 矯正電路將輸入市電電壓升壓到400 V 左右,并將輸出能量存儲在大電容（Bulk）。

　　NCP1653為一款集成PFC 調整控制器，其具有如下特點：兼容IEC1000-3-2；連續導電模式（CCM）；平均電流模式或峰值電流模式可選；固定電壓輸出或跟隨升壓操作；極少的外圍元件；固定開關頻率；軟啟動；VCC 低電壓鎖定（遲滯電壓范圍為8.7～13.25 V）；低電壓保護或關閉；可編程過流保護；可編程最大功率限值；熱保護（遲滯溫度范圍為120～150℃）；無鉛封裝。

　　采用NCP1653 按照圖3 所示拓撲結構組成的PFC 校正電路，在交流110 V 輸入情況之下的諧波失真與功耗、輸出電壓、輸出電流、PF 比值、諧波總失真率和變換效率的測量比較列表如表1 所示。在220 V 輸入情況之下的諧波失真與功耗、輸出電壓、輸出電流、PF 比值、諧波總失真率和變換效率的測量比較列表如表2 所示。

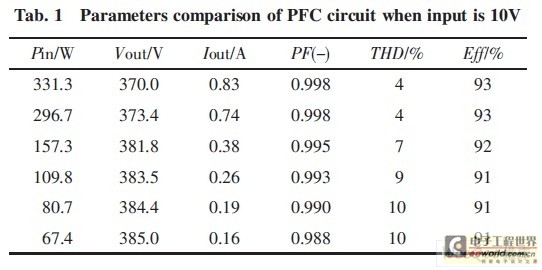

表1 在110 V 輸入時PFC 校正電路各參數比較

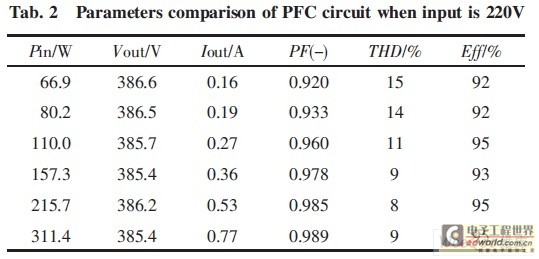

表2 在220 V 輸入時PFC 正電路各參數比較

　　從測試數據來看， 本文拓撲電路中的PFC 部分可以在LED 模組負載變化的情況下實現有效的諧波校正，達到很高的PF 值。同時利用對NCP1653 電源引腳的控制,實現PFC 電路的使能和電源旁路的功能： 當電源引腳達到13.25 V 時，PFC 功能啟動； 當電源引腳供電低于8.7 V 時，PFC 功能停止，橋式整流后電壓直接旁路輸出到Bulk 電容。

　　2.2 輔助開關電源的設計

　　LED 顯示模組里除了LED 點陣模塊外，還有掃描信號控制模塊、各種檢測電路模塊和降溫處理模塊等，而且這些模塊工作狀態是常態的，顯示屏點陣點亮時和熄滅時均可能在工作。所以這就要求其供電回路也是24 h 供電。甚至有的系統設計采用電池作為斷電時信號處理模塊的備用電源。這里設計一個輔助電源為各個功能模塊供電。

　　NCP1207 控制器[具有如下特點： 內置700 V 耐壓的MOSFET， 在接溫25 ℃時導通電阻是5.8 Ω； 電流模式的固定頻率是65 kHz 和100 kHz；固定峰值電流是800 mA；在低峰值電流進行Skip-Cycle 的操作模式； 內置電流源用于清潔、無功耗啟動時序；具有短路保護的自動恢復的時基檢測電路；輔助繞組的過電壓自動恢復功能；可編程輸入電壓的低電壓檢測Brown-Out 輸入功能； 可編程最大功率限制；內部頻率用于提高EMI 的信號；占空比擴展到80%；在無負載的輸入待機功耗是85 mW@265 Vac；500 mW 負載的輸入待機功耗是715 mW@230 Vac；該器件是無鉛封裝。
