產品特點

1.適用范圍

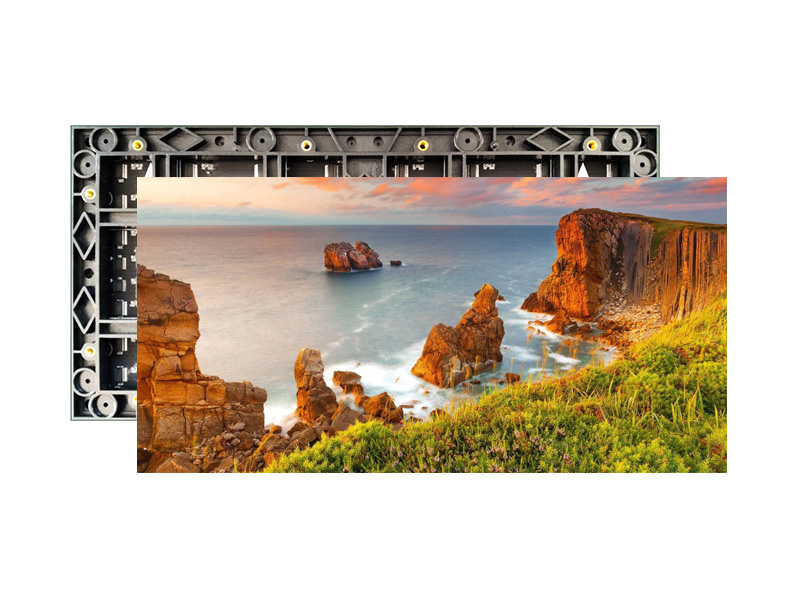

本技術手冊僅適用于室內表貼P2.5全彩1515(1/32S-320*160)單元板。

2.產品說明

2.1.室內表貼P2.5全彩（1/32）單元板構成：PCB（電路板）、1515表貼三合一燈管（由紅色LED晶片、綠色LED晶片和藍色LED晶片封裝為一個像素點）、驅動集成芯片、塑膠套件。
2.2.通過PWM信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，14bits灰度等級，可形成16384*16384*16384種顏色變換，可顯示視頻、圖像和文字信息
2.3.單元板的特點;
●使用超高亮的LED和優質的塑膠件
●高對比度可達到良好的顯示效果
●采用雙鎖存恒流高刷芯片圖像清晰艷麗
●重量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●像素間距為2.5mm，共有128*64個像素點，每個像素點由1R1G1B三燈組成
●單元板具有燈管漏電保護功能、行消影功能、列消影功能

產品參數

3.產品介紹

3.1 LED燈管參數

封裝SMD1515	顏色	品牌	亮度	波長	數量
	R	晶元	23-31mcd	620-625nm	1顆
	G	晶元	90-121.5mcd	515-520nm
	B	晶元	19-26mcd	465-470nm

3.2屏體技術參數：

3.3電氣參數
