產品特點

1.適用范圍

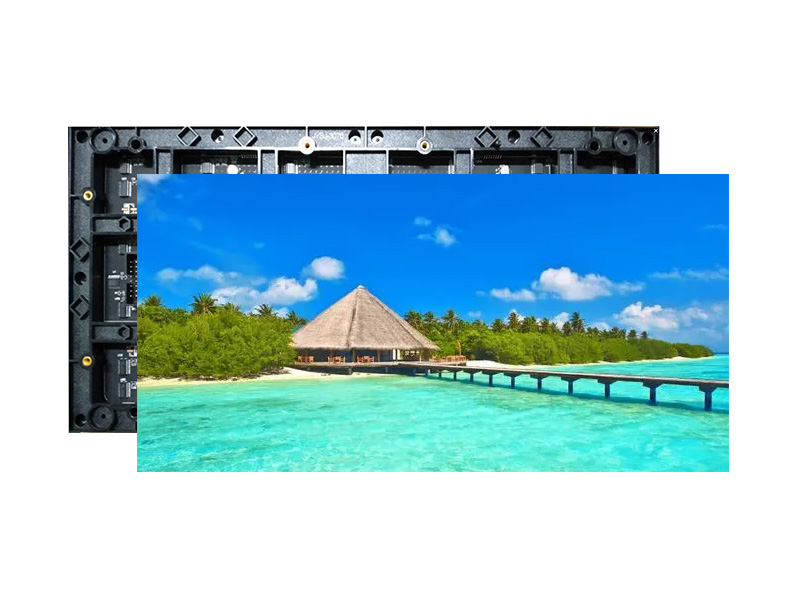

本技術手冊僅適用于室內表貼P3.077全彩(1/26S-320*160)單元板。

2.產品說明

2.1.室內表貼P3.077全彩（1/26）單元板構成：PCB（電路板）、2121表貼三合一燈管（由紅色LED晶片、綠色LED晶片和藍色LED晶片封裝為一個像素點）、驅動集成芯片、塑膠套件。
2.2.通過PWM信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，14-16bits（可選）灰度等級，可形成32768*32768*3276種顏色變換，可顯示視頻、圖像和文字信息等
2.3.單元板的特點;
●使用超高亮的LED和優質的塑膠件。
●高對比度可達到良好的顯示效果。
●采用PWM高刷新恒流驅動芯片，圖像清晰艷麗。
●重量輕易于安裝、拆卸。
●可進行單點、單燈維護，成本低。
●像素間距為3.077mm，共有104*52個像素點，每個像素點由1R1G1B三燈組成。
●單元板具有燈管漏電保護功能、行消影功能、列消影功能。

產品參數

3.產品介紹

3.1 LED燈管參數

封裝SMD2121	顏色	品牌	亮度	波長	數量
	R	晶元	34-46mcd	620-625nm	1顆
	G	晶元	100-125mcd	515-520nm
	B	晶元	28-35mcd	465-470nm

3.2屏體技術參數：

3.3電氣參數
