產品特點

1.適用范圍

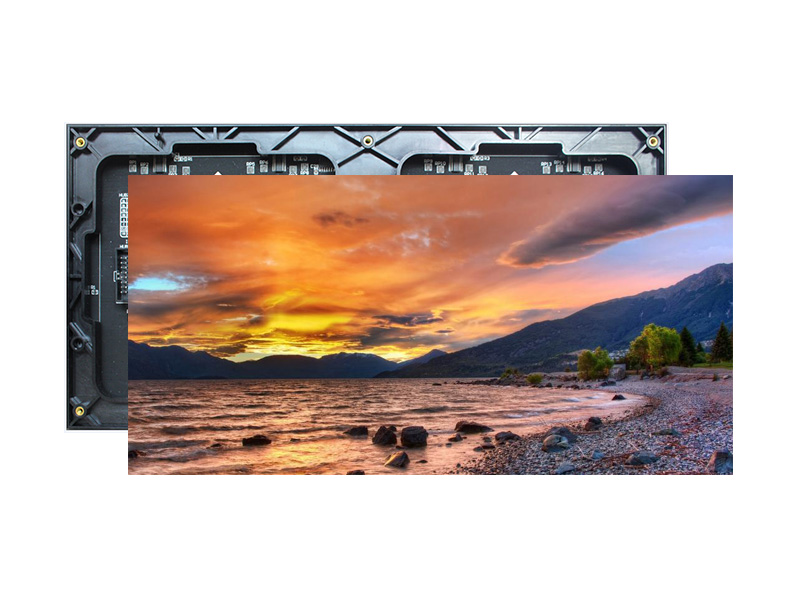

本技術手冊僅適用于室內表貼P5全彩（1/16S）高刷單元板。

2.產品說明

2.1. 室內表貼P5全彩（1/16S）單元板構成：PCB（電路板）、2121表貼三合一燈管（由紅色LED晶片、綠色LED晶片和藍色LED晶片封裝為一個像素點）、驅動集成芯片、塑膠套件。
2.2 通過PWM信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，14bits灰度等級，可形成16384*16384*16384種顏色變換，可顯示視頻、圖像和文字信息等
2.3. 單元板的特點;
●使用超高亮的LED和優質的塑膠件
●高對比度可達到良好的顯示效果
●采用雙鎖存恒流高刷芯片圖像清晰艷麗
●重量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●單元板具有燈管漏電保護功能、行消影功能、列消影功能
●像素間距為5.0mm，共有64*32個像素點，每個像素點由1R1G1B三燈組成

產品參數

3.產品介紹

3.1 LED參數

封裝2121	顏色	品牌	型號	亮度	波長	數量
	R	晶元	8*8mil	140-260mcd	618-630nm	1顆
	G	晶元	9*10mil	470-920mcd	518-530nm
	B	晶元	9*10mil	85-170mcd	465-473nm

3.2屏體技術參數：

屏體技術參數	最大功耗	390W/㎡		使用環境		室內
	最佳視距	≥5.0m		盲點率		小于萬分之三
	亮度	≥1000 cd/㎡		屏體平均功耗		200-250W/㎡
	屏幕水平視角	120±10度		屏幕垂直視角		120±10度
單元板技術參數	像數點間距	5.0mm		像素密度		40000Dots/㎡
	分辯率	64x32=2048 Dots		結構特點		燈驅合一
	像素構成	1R1G1B		驅動方式		1/16掃恒流驅動
	輸入電壓	4.8-5.5V		套件材料		聚碳酸酯PC料
	重量	398.8g		單元板功率		20W
	尺寸（長寬厚)	32016016.5（mm）		最大電流		4A
	220V開關電源帶載數量			<9塊P5全彩單元板
系統參數	換幀頻率		>60幀/秒	刷新頻率	帶載64點2880Hz（灰度16384）帶載64點1920Hz（低灰更佳）帶載128點1440Hz 帶載192點1200Hz
	控制方式		計算機控制，逐點一一對應，視頻同步，實時顯示	亮度調節	256級手動/自動
驅動芯片型號			緩沖器74HC245、譯碼行管7258、雙鎖存恒流SM16207S

3.3電氣參數

電氣參數	電源輸入電壓	AC220/100±15%V	視實際需要而定
	電源輸入頻率	50/60	HZ
	電源電氣規格	5V*30A 40A 60A 80A	W
	數據傳輸途徑	超五類網線
	數據傳輸距離	國標網線100m,多模光纖500m,單模光纖20km	米
適用環境	工作濕度	≤90% RH
	環境溫度	-10℃—50℃度
	儲存溫度	-40℃-60℃度
	平均無故障時間	10000hours
	使用壽命	100000hours
	控制系統	同步控制系統
	電腦配置	滿足下列條件；主板必須擁有不少于倆條PCT插槽和和一條PCI-E插槽；有倆個USB接口；要求配備有DVI接口輸出的獨立顯卡

1.適用范圍

本技術手冊僅適用于室內表貼P5全彩（1/16S）高刷單元板。

2.產品說明

2.1. 室內表貼P5全彩（1/16S）單元板構成：PCB（電路板）、2121表貼三合一燈管（由紅色LED晶片、綠色LED晶片和藍色LED晶片封裝為一個像素點）、驅動集成芯片、塑膠套件。
2.2 通過PWM信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，14bits灰度等級，可形成16384*16384*16384種顏色變換，可顯示視頻、圖像和文字信息等
2.3. 單元板的特點;
●使用超高亮的LED和優質的塑膠件
●高對比度可達到良好的顯示效果
●采用雙鎖存恒流高刷芯片圖像清晰艷麗
●重量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●單元板具有燈管漏電保護功能、行消影功能、列消影功能
●像素間距為5.0mm，共有64*32個像素點，每個像素點由1R1G1B三燈組成

3.產品介紹

3.1 LED參數

封裝2121	顏色	品牌	型號	亮度	波長	數量
	R	晶元	8*8mil	140-260mcd	618-630nm	1顆
	G	晶元	9*10mil	470-920mcd	518-530nm
	B	晶元	9*10mil	85-170mcd	465-473nm

3.2屏體技術參數：

屏體技術參數	最大功耗	390W/㎡		使用環境		室內
	最佳視距	≥5.0m		盲點率		小于萬分之三
	亮度	≥1000 cd/㎡		屏體平均功耗		200-250W/㎡
	屏幕水平視角	120±10度		屏幕垂直視角		120±10度
單元板技術參數	像數點間距	5.0mm		像素密度		40000Dots/㎡
	分辯率	64x32=2048 Dots		結構特點		燈驅合一
	像素構成	1R1G1B		驅動方式		1/16掃恒流驅動
	輸入電壓	4.8-5.5V		套件材料		聚碳酸酯PC料
	重量	398.8g		單元板功率		20W
	尺寸（長寬厚)	32016016.5（mm）		最大電流		4A
	220V開關電源帶載數量			<9塊P5全彩單元板
系統參數	換幀頻率		>60幀/秒	刷新頻率	帶載64點2880Hz（灰度16384）帶載64點1920Hz（低灰更佳）帶載128點1440Hz 帶載192點1200Hz
	控制方式		計算機控制，逐點一一對應，視頻同步，實時顯示	亮度調節	256級手動/自動
驅動芯片型號			緩沖器74HC245、譯碼行管7258、雙鎖存恒流SM16207S

3.3電氣參數

電氣參數	電源輸入電壓	AC220/100±15%V	視實際需要而定
	電源輸入頻率	50/60	HZ
	電源電氣規格	5V*30A 40A 60A 80A	W
	數據傳輸途徑	超五類網線
	數據傳輸距離	國標網線100m,多模光纖500m,單模光纖20km	米
適用環境	工作濕度	≤90% RH
	環境溫度	-10℃—50℃度
	儲存溫度	-40℃-60℃度
	平均無故障時間	10000hours
	使用壽命	100000hours
	控制系統	同步控制系統
	電腦配置	滿足下列條件；主板必須擁有不少于倆條PCT插槽和和一條PCI-E插槽；有倆個USB接口；要求配備有DVI接口輸出的獨立顯卡
