產品特點

1.適用范圍

本技術手冊僅適用于戶外表貼P10全彩模組（1/2S）

2.產品說明

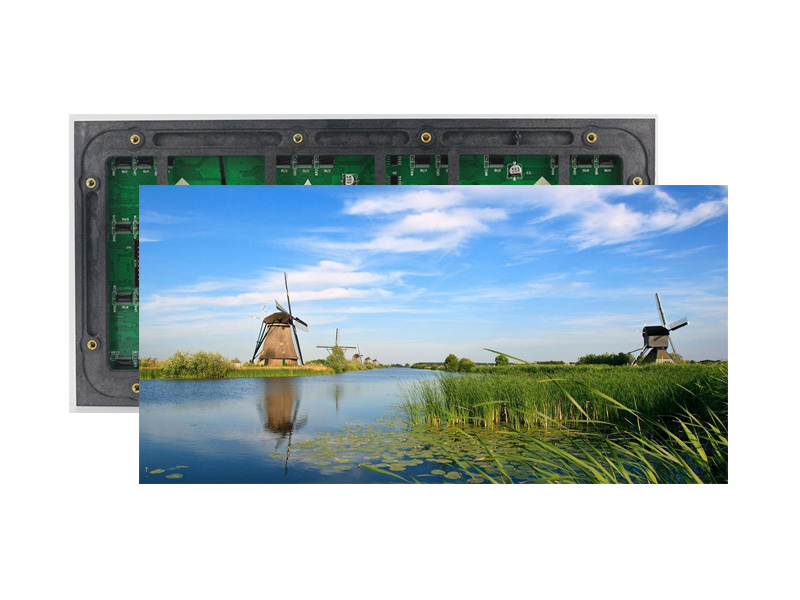

2.1. 戶外表貼P10全彩高亮模組（1/2S）構成： PCB（電路板）、燈管、驅動集成芯片、塑膠套件。
2.2 通過PWM信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，14bits灰度等級，可形成16384*16384*16384種顏色變換，可顯示視頻、圖像和文字信息等
2.3. 單元板的特點;
●使用超高亮的LED和優質的塑膠件
●高對比度可達到良好的顯示效果
●采用雙鎖存恒流高刷芯片圖像清晰艷麗
●重量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●單元板具有燈管漏電保護功能、行消影功能、列消影功能
●像素間距為10.0mm，共有32*16個像素點，每個像素點由1R1G1B三燈組成

相關案例

吉林市中級人民法院

產品型號：戶外P10-2S
分辨率：
面積：雙面160平方米㎡

吉林省吉林市科技創新城

產品型號：P10
分辨率：
面積：151㎡

同安工業區的舜弘.現代城-P10-213平方

產品型號：
分辨率：
面積：213㎡

安寧伊皇新天地購物廣場-P10-120平方

產品型號：
分辨率：
面積：120㎡

山西朔州-P10-110平方

產品型號：
分辨率：
面積：110㎡

吉安天虹商場-P10-160平方

產品型號：
分辨率：
面積：160㎡

大理洱源-P10-75平方

產品型號：
分辨率：
面積：75㎡

婁底市婁星廣場華杰三角大屏

產品型號：華杰戶外P10全彩
分辨率：
面積：300㎡

中國北京動漫城

產品型號：戶外P10全彩模組
分辨率：10000點/㎡
面積：80㎡

四川資陽汽車總站

產品型號：戶外P10全彩模組
分辨率：10000點/㎡
面積：66㎡

山東青島和達中心城

產品型號：戶外P10全彩模組
分辨率：
面積：55.71㎡

簡陽市市中心

產品型號：戶外P10全彩模組
分辨率：10000點/㎡
面積：135㎡

甘肅某部隊

產品型號：戶外P10全彩模組
分辨率：10000點/㎡
面積：135㎡

安徽毫州市蒙城市車截屏

產品型號：戶外P10全彩模組
分辨率：3906點/㎡
面積：80㎡

產品參數

3.產品介紹

3.1 LED參數

封裝（SMD3535反極性）	顏色	品牌	型號	亮度	波長	數量
	R	晶元	9*9mil	760-988mcd	620-625nm	1顆
	G	晶元	10*11mil	1350-1755mcd	517.5-520nm
	B	晶元	10*11mil	240-312mcd	464-466nm

3.2屏體技術參數：

3.3電氣參數
