產品特點

1.適用范圍

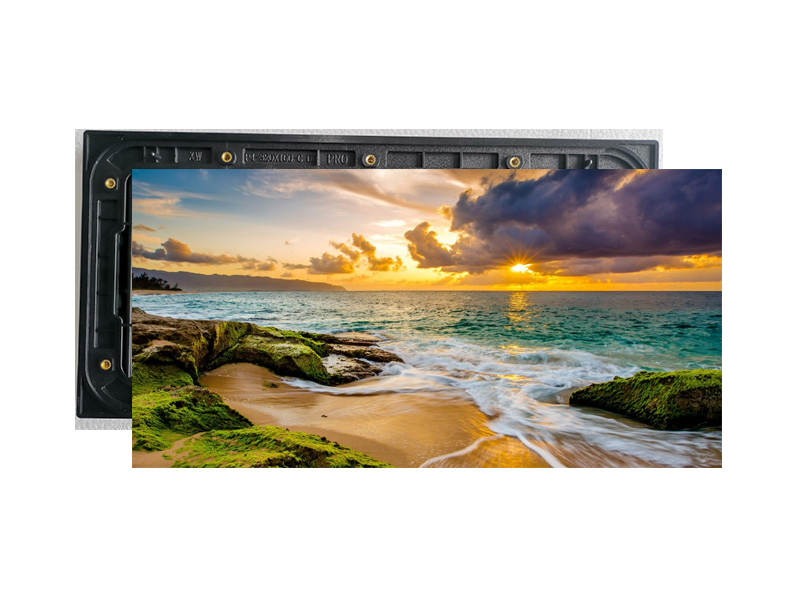

本技術手冊僅適用于戶外表貼P4全彩模組（1/10S）。

2.產品說明

2.1. 戶外表貼P4全彩模組（1/10S）構成：
PCB（電路板）、燈管（由紅色燈管、綠色燈管和藍色燈管組成一個矩陣）、驅動集成芯片、塑膠套件。
2.2 通過PWM信號驅動紅色LED、綠色LED和藍色LED的驅動芯片，14bits灰度等級，可形成16384*16384*16384種顏色變換，可顯示視頻、圖像和文字信息等
2.3. 單元板的特點;
●使用超高亮的LED和優質的塑膠件
●高對比度可達到良好的顯示效果
●采用雙鎖存恒流高刷芯片圖像清晰艷麗
●重量輕易于安裝、拆卸
●可進行單點、單燈維護，成本低
●像素間距為4.0mm，共有80*40個像素點，每個像素點由1R1G1B三燈組成
●單元板具有燈管漏電保護功能、行消影功能、列消影功能

相關案例

北京三里橋大型商場260m2直角戶P4高刷裸眼3D效果圖

產品型號：P4
分辨率：
面積：260㎡

甘肅蘭州某電信公司600m2戶外P4高刷裸眼3D

產品型號：戶外P4
分辨率：
面積：600㎡

江蘇蘇州園區科技創業園160m2戶外P4高刷

產品型號：戶外P4
分辨率：
面積：160㎡

山西太原體育管380m2戶外P4普刷

產品型號：戶外P4
分辨率：
面積：380㎡

海南瓊海市博鰲國際醫院

產品型號：室內p4
分辨率：
面積：8.39㎡

安徽涇縣中國工商銀行

產品型號：戶外P4
分辨率：
面積：3㎡

寧德水岸陽光

產品型號：戶外p4
分辨率：
面積：153平方㎡

六盤水市中國菜市場-P4-40平方

產品型號：
分辨率：
面積：㎡

產品參數

3.產品介紹

3.1 LED參數

封裝（SMD1921/1919）	顏色	品牌	型號	亮度	波長	數量
	R	晶元	7*7mil	300-600mcd	620-625nm	1顆
	G	晶元	9*9mil	500-1000mcd	517.5-520nm
	B	晶元	9*9mil	80-160mcd	464-466nm

3.2屏體技術參數：

3.3電氣參數
