產品編號:

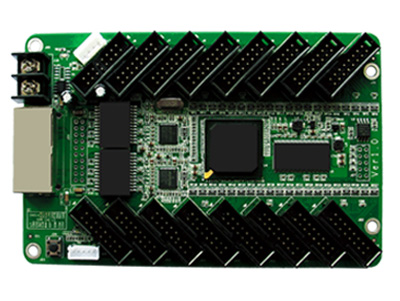

5A-75E接收卡，是卡萊特為更好的幫助客戶節約成本，減少故障點，降低故障率，特推出的一款高性價比產品。在充分利用5A接收卡的技術優勢的基礎上，將市場上最為常見的HUB75轉接板集成到接收卡上，在保證高品質顯示效果的前提下，更可靠，更省心，更實惠。
產品特點
集成HUB75，無需再配轉接板，更方便，成本更低；
減少接插連接件，減少故障點，故障率更低；
支持常規芯片實現高刷新、高灰度、高亮度；
全新灰度引擎，低灰度表現更佳；
細節處理更完美，可消除單元板設計引起的某行偏暗、低灰偏紅、鬼影等細節問題；
支持14bit精度逐點校正；
支持所有常規芯片、PWM芯片和燈飾芯片；
支持靜態屏、1/2~1/32掃之間的任意掃描類型；
支持任意抽點，支持數據偏移，可輕松實現各種異型屏、球形屏、創意顯示屏；
單卡支持32組RGB信號輸出；
支持超大帶載面積；
先進設計，優質元器件，全自動高低溫老化測試，零故障出廠；
支持DC3.3V~6V超寬工作電壓，電壓波動亦無憂；
支持電源反接保護電路；
支持iT7發送卡、iQ7高清發送器、iQ7E、千兆網卡、T8網絡播放機等所有發送設備。
產品參數
| 控制系統參數 |
| 發送設備 |
支持iT7發送卡、iQ7高清發送器、iQ7E、千兆網卡、T8網絡播放機、DMB等所有發送設備 |
| 單卡控制面積 |
全彩：常規128*512 |
| 單卡校正區域 |
128*512像素點 |
| 級聯控制區域 |
65536*65536像素點 |
| 單網線級聯卡數量 |
最多65536張 |
| 網口任意交換 |
支持，不分輸入輸出，任意使用 |
| 卡與卡之間的同步性 |
卡與卡之間以納秒級同步 |
| 顯示效果 |
| 常規芯片的刷新率 |
靜態：刷新率可達到16000Hz
1/8掃：刷新率可達到10000Hz |
| 串行頻率 |
0.2MHz-41.7MHz |
| 灰度等級 |
最高65536級灰度 |
| 最小OE控制寬度 |
8納秒，并按8ns倍數增減 |
| 灰度補償特性 |
每級灰度獨立補償 |
| 顯示屏模組兼容性 |
| 芯片支持 |
常規芯片、PWM芯片、燈飾芯片等所有主流LED驅動芯片 |
| PWM芯片支持 |
MBI、MY、SUM系列等上百種不同規格的芯片 |
| 掃描方式 |
常規方式與高刷新模式，支持刷新率倍增 |
| 掃描類型 |
靜態到1/32掃描之間的任意掃描類型 |
| 支持的模組規格 |
4096像素點以內任意行、任意列 |
| 排線方向 |
支持從左到右、從右到左、從上到下、從下到上走線 |
| 數據組數 |
32組全彩數據 |
| 數據對折 |
支持同向?qū)φ?，同向四折等，可顯著提高刷新率 |
| 數據交換 |
支持32組數據任意交換 |
| 模組抽點 |
支持任意抽點 |
| 數據串行傳輸 |
支持RGB，R8G8B8，R16G16B16等形式的串行 |
|
