產品特點

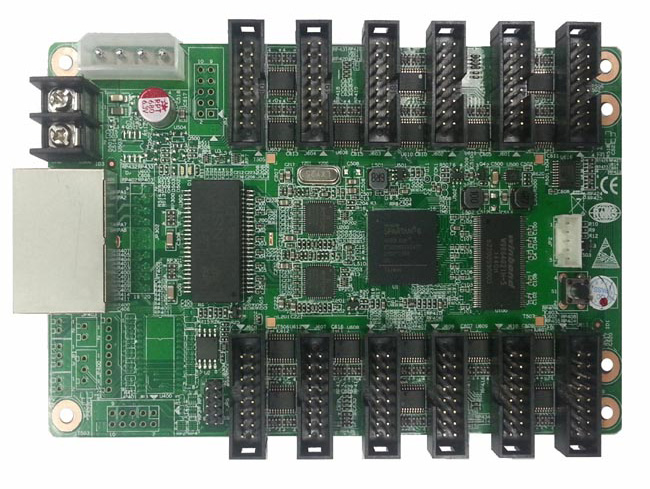

1)板載12個HUB75的16PIN接口，免接轉接板;
2)單卡可輸出24組RGB數據；
3)單卡最大支持512×384像素點；
4)支持逐點亮度校正，單卡色度空間轉換；
5)支持網線誤碼測試；
6)支持絕大多數芯片的高刷高灰；
7)符合歐盟RoHs標準；

產品參數

輸出接口定義
RV908T有兩種工作模式，僅支持全彩屏，正常模式為8個接口，只有在24組數據工作模式時才有12個接口，16PIN接口定義如下

R1	1	2	G1
U1	3	4	GND
R2	5	6	G2
U2	7	8	GND
A	9	10	B
C	11	12	D
CLK	13	14	LAT
OE	15	16	GND

型號對照表
為了滿足不同客戶需求，按接口規格不同提供2種型號。RV908T為標準產品不需要訂貨，RV918T可能需要訂貨。

型號	RJ45方向	輸出口類型
RV908T	90°	正面裝簡牛
RV918T	180°	正面裝簡牛

工作條件

額定電壓（V）	5	最大值	5.5	最小值	4.5
額定電流（A）	0.80	最大值	0.87	最小值	0.73
額定功耗（W）	4.0	最大值	4.8	最小值	3.3
工作環境溫度（℃）	-20℃ ~ 70℃
工作環境濕度（%）	0% ~ 95%
