例如，LT3474和LT3475是具有寬PWM調光比的高電壓、高電流、單信道和雙信道降壓型LED轉換器，能夠以高達1A和1.5A的電流來驅動一個或多個LED，以使每個LED獲得80流明至120流明的亮度（當有更高輸出的LED面市時該數值還會更高）。這些專用LED驅動器具有板載高電壓NPN電源開關和內部檢測電阻器，旨在最大限度地壓縮板級空間、減少組件數目并簡化設計。
憑借其高端檢測電阻器，LT3474和LT3475能夠驅動接地的LED，這在許多系統中都是一個重要的優點。電流模式控制和一個精確的基準電壓優化了環路動態性能，以實現一個經過良好調節的低紋波恒定LED電流。耐熱增強型裸露襯墊封裝可在應力環境中的高功率操作期間保持低結溫。一個PWM引腳采用調光MOSFET柵極信號來擴大轉換器的調光比，借助的方法是在PWM調光關斷時間里維持恒定的輸出電容器電壓并控制環路狀態。停機和外部模擬電流調節引腳提供了簡單的接口，以便在任何系統中實現更大的LED光線和電流控制靈活性。
單信道降壓型1A LED驅動器
圖1所示的LT3474降壓型轉換器1ALED驅動器具有使其適合于板級空間受限、存在高電壓和高環境溫度的汽車應用（和其它的電池供電應用）或工業應用的特點。該電路采用了一個高端集成100mΩ檢測電阻器（以實現真正的LED電流檢測和調節），與常見利用一個恒定電壓和一個耗能偏置電阻器來對LED進行偏置的低效方法相比，其性能更加優越。4V至36V的輸入電壓范圍使其非常適合與汽車、工業和航空應用中輸入瞬變極?。ɑ蚋緵]有）的保護電路一起使用，在這些應用中，從電池接出的長電纜會導致非常高的輸入尖峰。

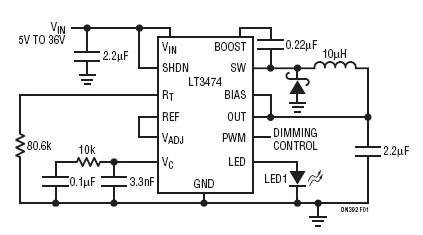

圖1 LT3474高電壓降壓型LED驅動器可調節1A電流
在1個LED和2個LED應用中，升壓NPN電源開關均實現了高效率（圖2）。集成了升壓二極管，旨在進一步減少組件的數目。把停機引腳驅動至地將關斷LED，并把LED的亮度由400：1TrueColorPWM？調光和一個外部MOSFET驅動器或利用VADJ引腳上的一個模擬25：1（或濾波PWM）信號來控制。通過一個外部電阻器可把開關頻率設定在200kHz至2MHz的范圍內，因而能夠針對最高效率或最小組件尺寸來優化應用。
