1 、引言
L ED 顯示屏應用十分廣泛,是信息傳播的有效工具。在某井下礦采設備監測系統中選用了ARM S3C44B0X 32 位單片機作為CPU ,根據應用要求,監測系統的顯示部分使用16 行的單色L ED 顯示屏實時顯示監測數據。由于系統外設較多,端口資源十分緊張,針對這種情況開發了一種四線驅動的顯示屏電路設計方案,很好地解決了這個問題。
2、 常見的驅動電路設計及改進
在常見的顯示驅動電路設計中,列控制一般采用串入并帶鎖存的移位寄存器如74HC595 ,將數據打入鎖存器中,使寄存器各引腳呈現與鎖存器相同的狀態來選中需要點亮的列。行控制一般采用譯碼器電路如4/ 16 譯碼器74HC154 ,控制信號經譯碼后選中需要點亮的行。這種硬件結構設計需要較多的控制信號線,占用單片機較多端口從而造成端口資源的浪費。
在改進的L ED 顯示屏驅動電路設計方案中,行、列控制均采用串入并出帶鎖存的移位寄存器,控制信號的產生均由S3C44B0X的I/ O 口發送串行數據來實現,這樣僅需要4 根信號線L ED 顯示屏就能正常工作。
3 、顯示驅動電路設計
3. 1 電路結構
LED顯示屏由多個led點陣模塊構成。顯示電路采用1/ 16 掃描方式,顯示點陣的一行對應一路行選通信號,各行的同一列共用一個列選通信號。
當需要在L ED 顯示屏上顯示圖文內容時,只要在行、列顯示數據控制下讓顯示屏上相應的發光器件點亮就可以了,一次點亮一行,依次點亮各行,只要速度足夠快就會產生連續的視覺感受。

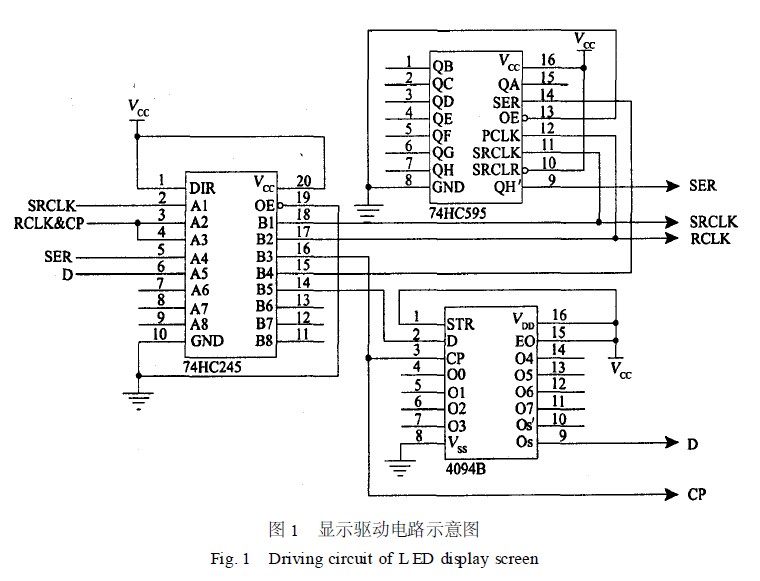

行驅動電路采用HEF4094 帶鎖存功能的串入并出移位寄存器。如圖1 ,引腳D 為串行數據輸入端,引腳CP 為移位時鐘脈沖輸入端,STR 為輸出鎖存器打入信號輸入端,OE 為輸出使能信號輸入端,當其為高時鎖存器的輸出才開放,芯片輸出端為00~07 ,OS、OS′作為級聯輸出,見參考文獻。
列驅動電路采用74HC595 帶鎖存功能的串入并出移位寄存器。如圖1 ,引腳SER 為串行數據輸入端,引腳SRCL K 為移位時鐘脈沖輸入端,引腳RCL K 為輸出鎖存器打入信號輸入端, EO為輸出使能信號輸入端,只有當其為低時鎖存器的輸出才開放,引腳SRCLR 為移位寄存器的清零輸入端,當其為低時移位寄存器的輸出全部為零,芯片輸出端為QA~QH ,QH′作為級聯輸出,見參考文獻。
