LED 大屏幕顯示屏可廣泛應用于商場、車站、機場、銀行、證券市場、工業控制等許多場合，作為廣告宣傳和信息傳遞之用。 設計上一般采用單片機控制，但其設計的關鍵在于是否能夠?qū)崿F(xiàn)顯示部分的硬件掃描控制，從而能給單片機留出更多的資源來進行數據的通信、處理以及實現各種特殊顯示效果， 讓系統在軟件設計上更為方便靈活。

　　1 LED 顯示屏的系統設計

　　我們?cè)O(shè)計了如圖 1 所示的LED 大屏幕顯示系統，該系統由可編程器件獨立完成LED 點陣的顯示掃描控制，直接將顯示緩存中的內容映射到LED 屏幕上顯示，而單片機則負責數據通信和對顯示緩存內容的更新處理。 顯示緩存采用雙頁切換的方式，單片機對其中的一頁進行數據處理時，不影響另一頁的顯示，處理完畢即可將該頁切換至顯示，從而讓單片機有足夠的時間進行數據處理，來實現各種顯示效果。 圖1中間部分為接口板，使用兩片靜態存儲芯片6116 作為顯示緩存，這樣一塊接口板可映射顯示256 塊8*8的單色LED 點陣塊，合64 個16*16 的點陣漢字，采用多塊接口板即可實現較大面積的單色LED 顯示屏，擴充組合相當方便靈活。

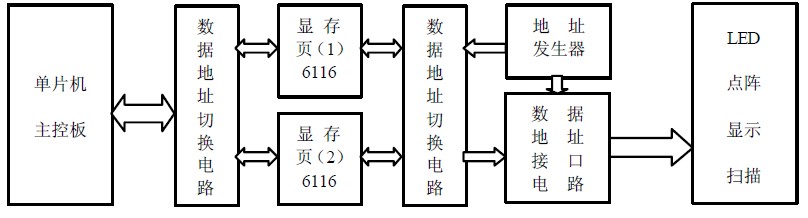

圖1 LED 顯示屏的系統結構圖
