LED封裝全步驟

　　一、生產工藝

1.生產：
  a) 清洗：采用超聲波清洗PCB或LED支架，并烘干。
  b) 裝架：在led管芯（大圓片）底部電極備上銀膠后進行擴張，將擴張后的管芯（大圓片）安置在刺晶臺上，在顯微鏡下用刺晶筆將管芯一個一個安裝在PCB或LED支架相應的焊盤上，隨后進行燒結使銀膠固化。
c)壓焊：用鋁絲或金絲焊機將電極連接到LED管芯上，以作電流注入的引線。LED直接安裝在PCB上的，一般采用鋁絲焊機。（制作白光TOP-LED需要金線焊機）
d)封裝：通過點膠，用環氧將LED管芯和焊線保護起來。在PCB板上點膠，對固化后膠體形狀有嚴格要求，這直接關系到背光源成品的出光亮度。這道工序還將承擔點熒光粉（白光LED）的任務。
e)焊接：如果背光源是采用SMD-LED或其它已封裝的LED，則在裝配工藝之前，需要將LED焊接到PCB板上。
  f)切膜：用沖床模切背光源所需的各種擴散膜、反光膜等。
  g)裝配：根據圖紙要求，將背光源的各種材料手工安裝正確的位置。
h)測試：檢查背光源光電參數及出光均勻性是否良好。

  2.包裝：將成品按要求包裝、入庫。

    二、封裝工藝

  1. LED的封裝的任務
  是將外引線連接到LED芯片的電極上，同時保護好led芯片，并且起到提高光取出效率的作用。關鍵工序有裝架、壓焊、封裝。

  2. LED封裝形式
LED封裝形式可以說是五花八門，主要根據不同的應用場合采用相應的外形尺寸，散熱對策和出光效果。led按封裝形式分類有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。

      3. LED封裝工藝流程

  a)芯片檢驗

    鏡檢：1、材料表面是否有機械損傷及麻點麻坑（lockhill） ；
      2、芯片尺寸及電極大小是否符合工藝要求 ；
3、電極圖案是否完整。

     b)擴片

由于LED芯片在劃片后依然排列緊密間距很小（約0.1mm），不利于后工序的操作。我們采用擴片機對黏結芯片的膜進行擴張，是LED芯片的間距拉伸到約0.6mm。也可以采用手工擴張，但很容易造成芯片掉落浪費等不良問題。

    c)點膠

  在led支架的相應位置點上銀膠或絕緣膠。（對于GaAs、SiC導電襯底，具有背面電極的紅光、黃光、黃綠芯片，采用銀膠。對于藍寶石絕緣襯底的藍光、綠光led芯片，采用絕緣膠來固定芯片。）

    工藝難點在于點膠量的控制，在膠體高度、點膠位置均有詳細的工藝要求。
由于銀膠和絕緣膠在貯存和使用均有嚴格的要求，銀膠的醒料、攪拌、使用時間都是工藝上必須注意的事項。

  d)備膠

    和點膠相反，備膠是用備膠機先把銀膠涂在led背面電極上，然后把背部帶銀膠的led安裝在led支架上。備膠的效率遠高于點膠，但不是所有產品均適用備膠工藝。

    e)手工刺片

  將擴張后LED芯片（備膠或未備膠）安置在刺片臺的夾具上，LED支架放在夾具底下，在顯微鏡下用針將LED芯片一個一個刺到相應的位置上。手工刺片和自動裝架相比有一個好處，便于隨時更換不同的芯片，適用于需要安裝多種芯片的產品.

f)自動裝架

  自動裝架其實是結合了沾膠（點膠）和安裝芯片兩大步驟，先在led支架上點上銀膠（絕緣膠），然后用真空吸嘴將led芯片吸起移動位置，再安置在相應的支架位置上。

 自動裝架在工藝上主要要熟悉設備操作編程，同時對設備的沾膠及安裝精度進行調整。在吸嘴的選用上盡量選用膠木吸嘴，防止對led芯片表面的損傷，特別是蘭、綠色芯片必須用膠木的。因?yàn)殇撟鞎?huì)劃傷芯片表面的電流擴散層。

g)燒結

燒結的目的是使銀膠固化，燒結要求對溫度進行監控，防止批次性不良。
銀膠燒結的溫度一般控制在150℃，燒結時間2小時。根據實際情況可以調整到170℃，1小時。
  絕緣膠一般150℃，1小時。
  銀膠燒結烘箱的必須按工藝要求隔2小時（或1小時）打開更換燒結的產品，中間不得隨意打開。燒結烘箱不得再其他用途，防止污染。

    h)壓焊

    壓焊的目的將電極引到led芯片上，完成產品內外引線的連接工作。

  LED的壓焊工藝有金絲球焊和鋁絲壓焊兩種。右圖是鋁絲壓焊的過程，先在LED芯片電極上壓上第一點，再將鋁絲拉到相應的支架上方，壓上第二點后扯斷鋁絲。金絲球焊過程則在壓第一點前先燒個球，其余過程類似。

壓焊是LED封裝技術中的關鍵環節，工藝上主要需要監控的是壓焊金絲（鋁絲）拱絲形狀，焊點形狀，拉力。

  對壓焊工藝的深入研究涉及到多方面的問題，如金（鋁）絲材料、超聲功率、壓焊壓力、劈刀（鋼嘴）選用、劈刀（鋼嘴）運動軌跡等等。（下圖是同等條件下，兩種不同的劈刀壓出的焊點微觀照片，兩者在微觀結構上存在差別，從而影響著產品質量。）我們?cè)谶@里不再累述。

  i)點膠封裝

 LED的封裝主要有點膠、灌封、模壓三種?；旧瞎に嚳刂频碾y點是氣泡、多缺料、黑點。設計上主要是對材料的選型，選用結合良好的環氧和支架。（一般的LED無法通過氣密性試驗） 如右圖所示的TOP-LED和Side-LED適用點膠封裝。手動點膠封裝對操作水平要求很高（特別是白光LED），主要難點是對點膠量的控制，因?yàn)榄h(huán)氧在使用過程中會變稠。白光LED的點膠還存在熒光粉沉淀導致出光色差的問題。

 j)灌膠封裝

  Lamp-led的封裝采用灌封的形式。灌封的過程是先在led成型模腔內注入液態環氧，然后插入壓焊好的led支架，放入烘箱讓環氧固化后，將led從模腔中脫出即成型。

  k)模壓封裝

將壓焊好的led支架放入模具中，將上下兩副模具用液壓機合模并抽真空，將固態環氧放入注膠道的入口加熱用液壓頂桿壓入模具膠道中，環氧順著膠道進入各個led成型槽中并固化。

    l)固化與后固化

固化是指封裝環氧的固化，一般環氧固化條件在135℃，1小時。模壓封裝一般在150℃，4分鐘。

    m)后固化

后固化是為了讓環氧充分固化，同時對led進行熱老化。后固化對于提高環氧與支架（PCB）的粘接強度非常重要。一般條件為120℃，4小時。

 n)切筋和劃片

  由于led在生產中是連在一起的（不是單個），Lamp封裝led采用切筋切斷l(xiāng)ed支架的連筋。SMD-led則是在一片PCB板上，需要?jiǎng)澠瑱C(jī)來完成分離工作。

  o)測試

  測試led的光電參數、檢驗外形尺寸，同時根據客戶要求對LED產品進行分選。

  p)包裝

  將成品進行計數包裝。超高亮LED需要防靜電包裝。


　　如何預測LED的壽命

　　一切事物都有發生、發展和消亡的過程，LED也不例外，是有一定壽命的。早期的LED只是手電筒、臺燈這類的禮品，用的時間不長，壽命問題不突出。但是現在LED已經開始廣泛地用于室外和室內的照明之中，尤其是大功率的LED路燈，其功率大、發熱高、工作時間長，壽命問題就十分突出。過去認為L(zhǎng)ED壽命一定就是10萬小時的神話似乎徹底破滅了。那么到底問題出在哪里呢？

　　假如不考慮電源和驅動的故障，LED的壽命表現為它的光衰，也就是時間長了，亮度就越來越暗，直到最后熄滅。通常定義衰減30%的時間作為其壽命。

　　那么LED的壽命能不能預測呢？這個問題無法簡單地回答，需要從頭講起。

1．LED的光衰：

　　大多數白色LED是由藍色LED照射黃色熒光粉而得到的。引起LED光衰的主要原因有兩個，一個是藍光LED本身的光衰，藍光LED的光衰遠比紅光、黃光、綠光LED要快。還有一個是熒光粉的光衰，熒光粉在高溫下的衰減十分嚴重。各種品牌的LED它的光衰是不同的。通常LED的廠家能夠給出一套標準的光衰曲線來。例如美國Cree公司的光衰曲線就如圖1所示。

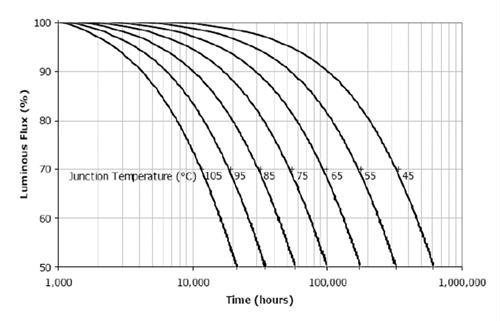

圖1. Cree公司的LED的光衰曲線

　　從圖中可以看出，LED的光衰是和它的結溫有關，所謂結溫就是半導體PN結的溫度，結溫越高越早出現光衰，也就是壽命越短。從圖上可以看出，假如結溫為105度，亮度降至70%的壽命只有一萬多小時，95度就有2萬小時，而結溫降低到75度，壽命就有5萬小時，65度時更可以延長至9萬小時。所以延長壽命的關鍵就是要降低結溫。不過這些數據只適合于Cree的LED。并不適合于其他公司的LED。例如Lumiled公司的LuxeonK2的光衰曲線就如圖2所示。

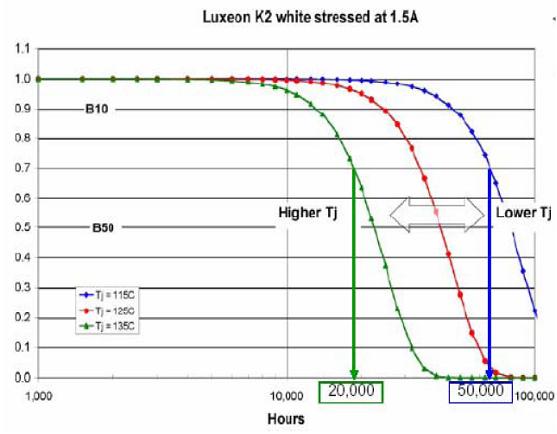

圖2. Lumiled 公司的LuxeonK2的光衰曲線

　　當結溫從115℃提高到135℃，就會使壽命從50,000小時降低到20,000小時。

　　其他各家公司的光衰曲線應當可以向原廠索取。

　　2．如何才能延長LED的壽命

　　由圖中可以得出結論，要延長其壽命的關鍵是要降低其結溫。而降低結溫的關鍵就是要有好的散熱器。能夠及時地把LED產生的熱散發出去。

　　結溫看上去是一個溫度測量問題，可是要測量的結溫在LED的內部，總不能拿一個溫度計或熱電偶放進PN結來測量它的溫度。當然它的外殼溫度還是可以用熱電偶測量的，然后根據給出的熱阻Rjc（結到外殼），可以推算出它的結溫。，但是在安裝好散熱器以后，問題就又變得復雜起來了。因?yàn)橥ǔED是焊接到鋁基板，而鋁基板又安裝到散熱器上，假如只能測量散熱器外殼的溫度，那么要推算結溫就必須知道很多熱阻的值。包括Rjc（結到外殼），Rcm（外殼到鋁基板，其實其中還應當包括薄膜印制版的熱阻），Rms（鋁基板到散熱器），Rsa（散熱器到空氣），其中只要有一個數據不準確就會影響測試的準確度。圖3給出了LED到散熱器各個熱阻的示意圖。其中合并了很多熱阻，使得其精確度更加受到限制。也就是說，要從測得的散熱器表面溫度來推測結溫的精確度就更差。

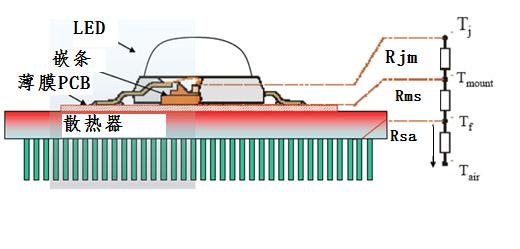

圖3. LED到散熱器各個熱阻的示意圖

　　幸好有一個間接測量溫度的方法，那就是測量電壓。那么結溫和哪個電壓有關呢？這個關系又是怎么樣的呢？

　　我們首先要從LED的伏安特性講起。

 　　4．LED伏安特性的溫度系數

　　我們知道LED是一個半導體二極管，它和所有二極管一樣具有一個伏安特性，也和所有的半導體二極管一樣，這個伏安特性有一個溫度特性。其特點就是當溫度上升的時候，伏安特性左移。圖4中畫出了LED的伏安特性的溫度特性。

圖4. LED伏安特性的溫度特性

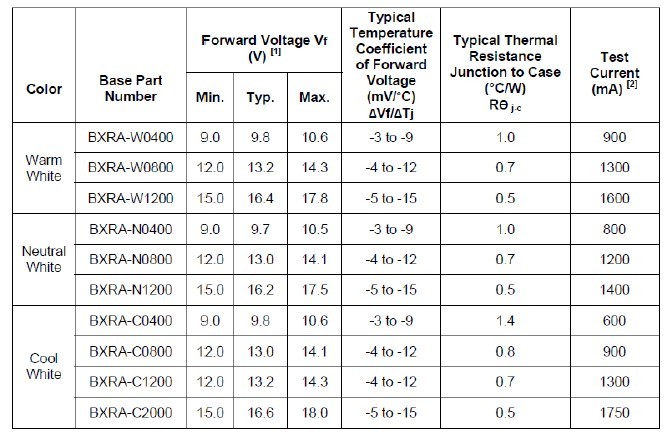

　　假定對LED以Io恒流供電，在結溫為T1時，電壓為V1，而當結溫升高為T2時，整個伏安特性左移，電流Io不變，電壓變?yōu)閂2。這兩個電壓差被溫度去除，就可以得到其溫度系數，以mV/oC表示。對于普通硅二極管，這個溫度系數大約為-2mV/oC。但是LED大多數不是用硅材料制成的，所以它的溫度系數也要另外去測定。幸好各家LED廠家的數據表中大多給出了它的溫度系數。例如對于Cree公司的XLamp7090XR-E大功率LED，其溫度系數為-4mV/oC。要比普通硅二極管大2倍。而美國Philips-Lumileds公司的Luxeon RebEL的伏安特性溫度系數為-2—4mV/oC。至于美國普瑞的陣列LED（BXRA）就給出了更為詳細的數據。

圖5. Lumiled 公司的LuxeonK2的光衰曲線

　　但是，他們給出的數據，其范圍也未免過于寬大，以至于失去了利用的價值。不管怎樣，只要知道LED的溫度系數就很容易可以從測量LED的前向電壓中推算出LED的結溫了。

 　　5．如何具體測算LED的結溫。

　　現在就以Cree公司的XLamp7090XR-E為例。來說明如何具體測算LED的結溫。要求已經把LED安裝到散熱器里，并且是采用恒流驅動器作為電源。同時要把連接到LED去的兩根線引出來。在通電以前就把電壓表連接到輸出端（LED的正極和負極），然后接通電源，趁LED還沒有熱起來之前，馬上讀出電壓表的讀數，也就是相當于V1的值，然后等至少1小時，等它已經達到熱平衡，再測一次，LED兩端的電壓，相當于V2。把這兩個值相減，得出其差值。再被4mV去除一下，就可以得出結溫了。實際上，LED多半為很多個串聯再并聯，這也不要緊，這時的電壓差值是由很多串聯的LED所共同貢獻，所以要把這個電壓差值除以所串聯的LED數目再去除以4mV，就可以得到其結溫。例如，LED是10串2并，第一次測得的電壓為33V，第二次熱平衡后測得的電壓為30V，電壓差為3V。這個數字先要除以所串聯的LED個數（10個），得到0.3V，再除以4mV，可以得到75度。假定開機前的環境溫度是20度，那么這時候的結溫就應當是95度。

　　采用這種方法得出的結溫，肯定要比用熱電偶測量散熱器的溫度再來推算其結溫要準確很多。

　　6．如何來預測這個燈具的壽命。

　　從結溫來推測壽命好像應該很簡單，只要查一下圖1的曲線，就可以知道對應于95度結溫時的壽命就可以得到LED的壽命為2萬小時了。但是，這種方法用于室內的LED燈具還有一定的可信度，如果應用到室外的LED燈具，尤其是大功率LED路燈，那里還有很多不確定因素。最大的問題是LED路燈的散熱器的散熱效率的隨時間而降低。這是由于塵土、鳥屎的積累而使得其散熱效率降低。也還因?yàn)槭彝庥泻軓?qiáng)烈的紫外線，也會使LED的壽命降低。紫外線主要是對封裝的環氧樹脂的老化起很大作用，假如采用硅膠，可以有所改善。紫外線對熒光粉的老化也有一些壞作用，但不是很嚴重。

　　不過，這種方法用來相對比較兩種散熱器的散熱效果是比較有效的。很明顯，伏安特性左移越小的散熱器，其散熱效果就越好。另外，對于預測室內LED燈具的壽命也還是有一定的準確度的。


　　LED主要參數與特性

　　LED是利用化合物材料制成pn結的光電器件。它具備pn結結型器件的電學特性：I-V特性、C-V特性和光學特性：光譜響應特性、發光光強指向特性、時間特性以及熱學特性。本文將為你詳細介紹。

　　1、LED電學特性

　　1.1 I-V特性

　　表征LED芯片pn結制備性能主要參數。LED的I-V特性具有非線性、整流性質：?jiǎn)蜗驅щ娦?，即外加正偏壓表現低接觸電阻，反之為高接觸電阻。

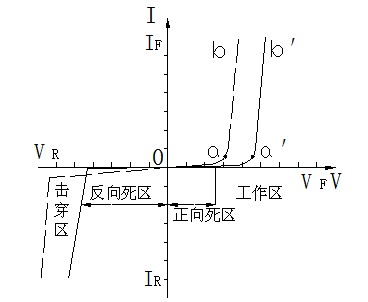

圖1  LED  I-V特性曲線

　　如圖1：

　?。?） 正向死區：（圖oa 或oa′段）a點對于V0 為開啟電壓，當V＜Va，外加電場尚克服不少因載流子擴散而形成勢壘電場，此時R很大；開啟電壓對于不同LED其值不同，GaAs 為1V，紅色GaAsP 為1.2V，GaP 為1.8V，GaN 為2.5V。

　?。?）正向工作區：電流IF 與外加電壓呈指數關系：

IF = IS (e qVF/KT –1)

  IS為反向飽和電流。V＞0 時，V＞VF 的正向工作區IF 隨VF 指數上升：

IF = IS e qVF/KT

　?。?）反向死區 ：V＜0 時pn 結加反偏壓V= - VR 時，反向漏電流IR（V= -5V）時，GaP 為0V，GaN 為10uA。

　?。?）反向擊穿區 V＜- VR ，VR 稱為反向擊穿電壓；VR 電壓對應IR 為反向漏電流。當反向偏壓一直增加使V＜- VR 時，則出現IR 突然增加而出現擊穿現象。由于所用化合物材料種類不同，各種LED 的反向擊穿電壓VR 也不同。

 　　1.2 C-V特性

　　鑒于LED 的芯片有9×9mil (250×250um)，10×10mil，11×11mil (280×280um)，12×12mil (300×300um)，故pn 結面積大小不一，使其結電容（零偏壓）C≈n+pf左右。C-V 特性呈二次函數關系（如圖2）。由1MHZ 交流信號用C-V 特性測試儀測得。

圖2  LED C-V特性曲線

　　1.3 最大允許功耗PFm

　　當流過LED的電流為IF、管壓降為UF 則功率消耗為P=UF×IF. LED工作時，外加偏壓、偏流一定促使載流子復合發出光，還有一部分變?yōu)闊?，使結溫升高。若結溫為Tj、外部環境溫度為Ta，則當Tj＞Ta 時，內部熱量借助管座向外傳熱，散逸熱量（功率），可表示為P = KT（Tj – Ta）。

　　1.4 響應時間

　　響應時間表征某一顯示器跟蹤外部信息變化的快慢。現有幾種顯示LCD（液晶顯示）約10-3~10-5S，CRT、PDP、LED 都達到10-6~10-7S（us 級）。

　　1.響應時間從使用角度來看，就是LED點亮與熄滅所延遲的時間，即圖3中tr 、tf 。圖中t0 值很小，可忽略。

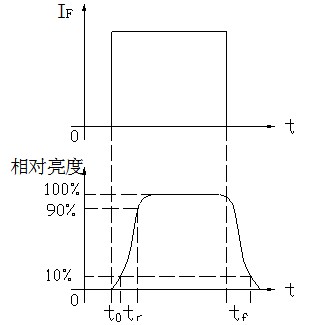

圖3

 　?、?響應時間主要取決于載流子壽命、器件的結電容及電路阻抗。LED 的點亮?xí)r間——上升時間tr 是指接通電源使發光亮度達到正常的10%開始，一直到發光亮度達到正常值的90%所經歷的時間。LED 熄滅時間——下降時間tf 是指正常發光減弱至原來的10%所經歷的時間。

　　不同材料制得的LED 響應時間各不相同；如GaAs、GaAsP、GaAlAs 其響應時間＜10-9S，GaP 為10-7 S。因此它們可用在10~100MHZ 高頻系統。

　　2、LED光學特性

　　發光二極管有紅外（非可見）與可見光兩個系列，前者可用輻射度，后者可用光度學來量度其光學特性。

　　2.1 發光法向光強及其角分布Iθ

　　2.1.1 發光強度（法向光強）是表征發光器件發光強弱的重要性能。LED 大量應用要求是圓柱、圓球封裝，由于凸透鏡的作用，故都具有很強指向性：位于法向方向光強最大，其與水平面交角為90°。當偏離正法向不同θ角度，光強也隨之變化。發光強度隨著不同封裝形狀而強度依賴角方向。

　　2.1.2 發光強度的角分布Iθ是描述LED發光在空間各個方向上光強分布。它主要取決于封裝的工藝（包括支架、模粒頭、環氧樹脂中添加散射劑與否）

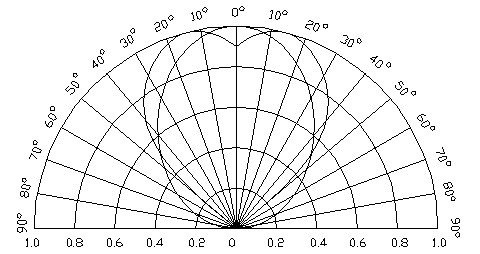

　　⑴ 為獲得高指向性的角分布（如圖4）

圖4

　?、?LED 管芯位置離模粒頭遠些；

　?、?使用圓錐狀（子彈頭）的模粒頭；

　?、?封裝的環氧樹脂中勿加散射劑。

　　采取上述措施可使LED 2θ1/2 = 6°左右，大大提高了指向性。

　?、?當前幾種常用封裝的散射角(2θ1/2 角)圓形LED：5°、10°、30°、45°。

 　　2.2 發光峰值波長及其光譜分布

　?、?LED 發光強度或光功率輸出隨著波長變化而不同，繪成一條分布曲線——光譜分布曲線。當此曲線確定之后，器件的有關主波長、純度等相關色度學參數亦隨之而定。

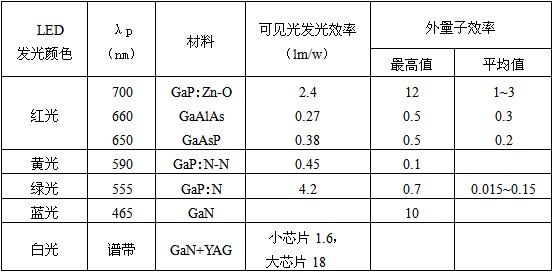

　　LED 的光譜分布與制備所用化合物半導體種類、性質及pn結結構（外延層厚度、摻雜雜質）等有關，而與器件的幾何形狀、封裝方式無關。

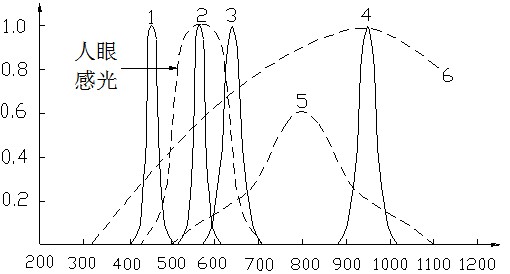

 圖5  LED光譜分布曲線
