一、硬件準備
1、 一條DVI線(DVI線一頭轉兩頭的線)
2、2張靈星雨802發送卡
3、一條十針的排線
二、硬件連接
1、用十針排線把兩張發送卡級聯起來，如圖1。

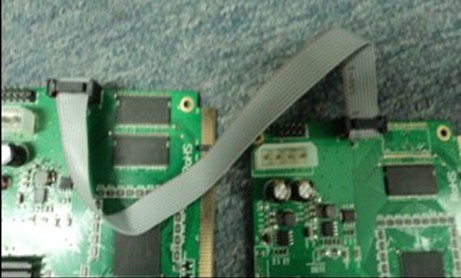

圖1 用十針排線連接兩張發送卡
2、802發送卡上各有個紅色按鍵，把其中一個發送卡的按鍵設置為1，另一張發送卡的按鍵不變。如圖2。

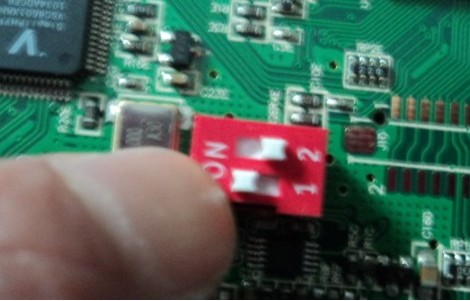

圖2 按鍵設置

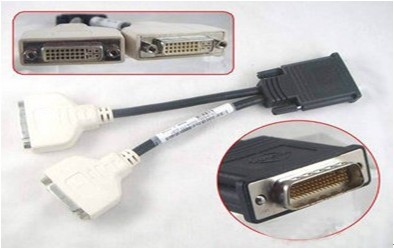

3、把兩發送卡插入電腦的PCI插口，用DVI一轉二的線把顯卡的DVI和兩發送卡相連，一頭的插入顯卡的DVI口，兩頭的分別插入兩個發送卡的DVI口。如圖3。

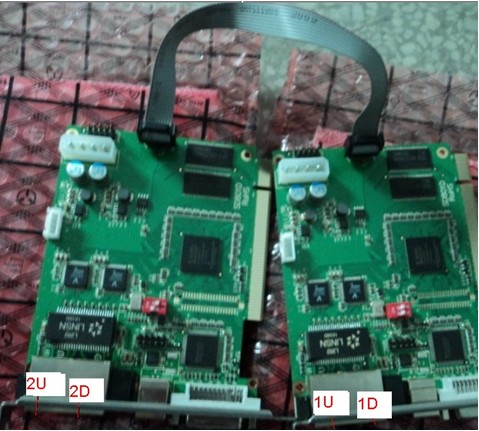

圖4 兩卡級聯后輸出口關系
操作CON文件時按照屏幕的連接方式進行設置，因每個發送卡的RJ45帶400點的高度，高于400點的用另一個RJ45口，以此往上推，先從1U口開始，1U-1D-2U-2D，設置CON文件時如下。

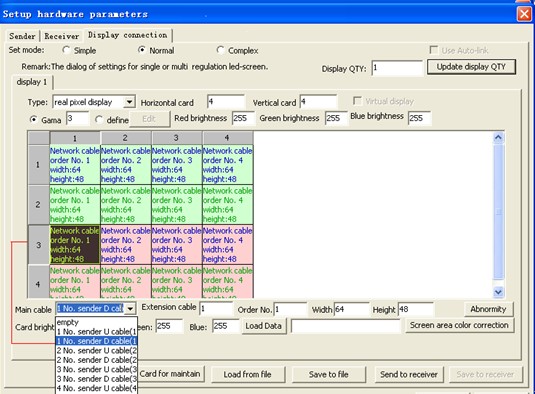

圖5 設置CON文件

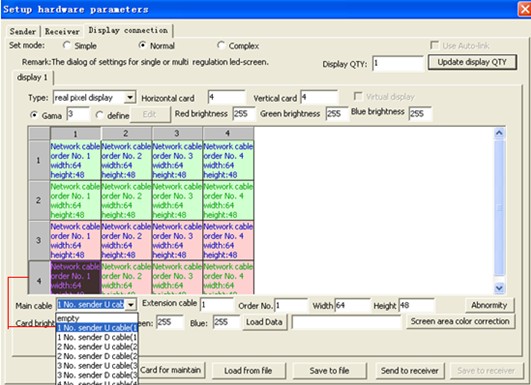

用網線1從1U口接入發送卡時，如圖5，在主線上選擇1號發送卡U線（1U）
